Les écrous à sertir (famille GOINSERT)

L'écrou à sertir aveugle permet d’assembler plusieurs éléments et peut recevoir par la suite des vis ou des boulons.

Les avantages de ce produit :

Un filetage robuste sur des pièces de faible épaisseur ou résistance
La pose en aveugle (accessible d’un seul côté) dans des profilés, des tubes ou des caissons
La possibilité, en plus du rivetage aveugle, de combinaisons de rivetage et de vissage de plusieurs pièces
La garantie d’une résistance à des couples de serrage élevés
Aucun endommagement de la surface traitée et aucune déformation du support
La résistance aux dévissages fréquents
Un temps d’assemblage court

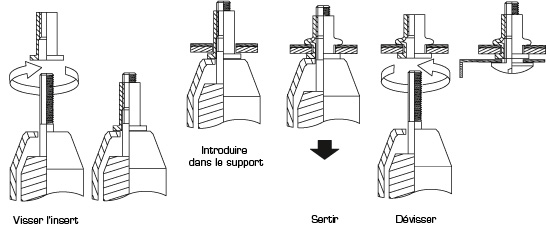

DESCRIPTION DE LA POSE

L’écrou à sertir est vissé automatiquement sur la vis de traction de l’outil jusqu’au contact du nez de pose. Ensuite il est inséré dans le trou de la pièce. Lors du rivetage, les fi lets de l’écrou rapporté sont ramenés vers l’outil formant ainsi un bourrelet à l’arrière de la pièce. L’écrou serti est alors prêt à recevoir une vis ou un boulon.

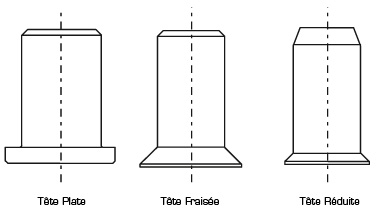

LES DIFFERENTES FORMES DE TÊTES

Tête Plate

Il s’agit de la tête la plus courante et la plus polyvalente.

Tête Fraisée

Elle oblige souvent à réaliser une fraisure dans le support. On utilisera donc la tête fraisée quand on recherche un espace réduit entre les pièces assemblées et que la tête réduite ne convient pas.

Tête Large

Sur demande

Tête Réduite

À utiliser dans le cas de la recherche d’un espace nul ou réduit entre les pièces assemblées. Les têtes réduites peuvent remplacer les têtes fraisées car elles dispensent de réaliser le fraisage, mais elles seront déconseillées :

si la tolérance du trou n’est pas maîtrisée,
si le support est malléable (risque d’extraction de la tête),
si la vis travaille en flexion

LES DIFFERENTES FORMES DE FUTS
Fût Cylindrique Lisse

Usage courant.

Fût Cylindrique Cranté

Augmente la tenue en rotation.

Fût Hexagonal

Assure l'anti-rotation.
Adapté à des vissages et dévissages fréquents.

Fût Semi-Hexagonal

Contrairement au fût tout hexagonal, il évite après pose, toute tentative de dévissage de l'écrou avec une clé (ce qui dégrade le support).

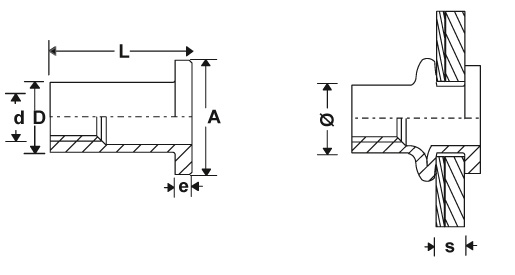

CARACTERISTIQUES DIMENSIONNELLES

L (mm)	Longueur
A (mm)	Diamètre de la tête
e (mm)	Epaisseur de la tête
D (mm)	Diamètre du fût
d (mm)	Diamètre de taraudage
	Diamètre de percage (mm) ø
	Plage de sertissage (mm) S
