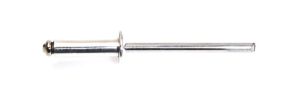

Rivet standard


Rivet éclaté


Rivet étoilé


Rivet multi-serrage


Rivet étanche


Rivet expansé


Rivet pour carrosserie


Rivet haute résistance


Rivet de structure


Rivet masse


Rivet cannelé

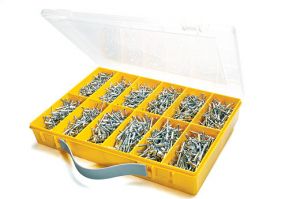

Coffrets de rivets


rivet-aveugle

RIVETS AVEUGLES

Le rivet "aveugle", appelé plus communément "à rupture de tige", est un système de fixation indémontable de haute performance.
Il permet l’assemblage de deux ou plusieurs systèmes mécaniques.
Il existe de nombreux types de rivets aveugles.
Des rivets standards définis selon la norme NF EN ISO 14588 ainsi que des rivets "sur-mesure" aux fonctionnements, dimensions et résistances mécaniques bien spécifiques.

corps-rivet

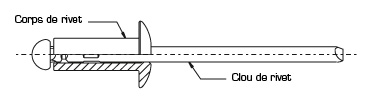

Le corps du rivet

Le corps du rivet est l’élément déformé. Il assure la fixation des différents éléments mécaniques entre eux.
4-mors

Le clou du rivet

Le clou du rivet permet la déformation du corps lors du sertissage afin d’assurer un accostage idéal des différents éléments à assembler.
L’empreinte de ce dernier est matricé au moyen d’un outillage composé de 4 mors en carbure de tungstène, conçus, développés et fabriqués au sein même du bureau d’études de la société 4F.

degometal-rivets-aveugles-4-mors

La technologie 4 mors

  • Garantir une charge de rupture constante du clou.
  • Assurer une casse du clou nette et précise.
  • D’obtenir les caractéristiques dimensionnelles et mécaniques spéciales lors de l’élaboration de produits spécifiques.
rivet-aveugle-pose

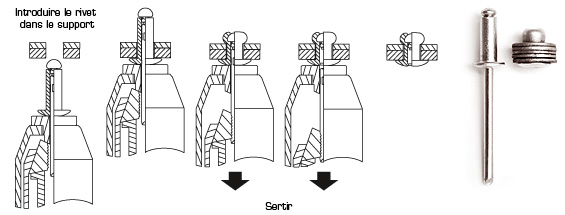

Description de la pose

La mise en place d’un rivet aveugle nécessite l’utilisation d’un outil.
Cet outil peut être manuel, oléopneumatique ou électrique suivant le type de rivet à sertir ainsi que le type d’application.

rivets-aveugles2

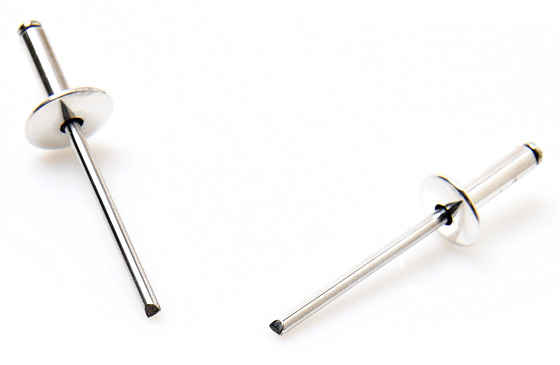

Comment déterminer la bonne longueur d'un rivet*

Ajouter au moins 1 fois le diamètre du corps du rivet à l’épaisseur des pièces à sertir.

EXEMPLE :

Vous avez besoin d’un rivet de 4,8 mm de diamètre pour sertir des tôles dont l’épaisseur totale est 6 mm.
La longueur mini "L" sous tête du rivet sera de 6 + (1 x 4,8) = 10,80 mm - Théoriquement, choisissez un rivet de 4,8 x 11 (s'il n’y en a pas, prenez un rivet de 4,8 x 12)

* Ceci n’est valable que pour les rivets standards.

LES DIFFERENTES FORMES DE TÊTE

TRS
TF
TL
TEL
TR
caracteristiques-dimensionnelles

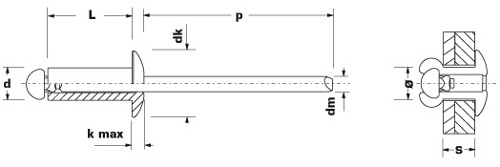

CARACTÉRISTIQUES DIMENSIONNELLES

rivets-aveugles03
Ø d (mm) Diamètre du corps
Ø dk (mm) Diamètre de la tête du corps
k (mm) Épaisseur de la tête du corps
L (mm) Longueur du corps
p (mm) Dépassement du clou
Ø d (mm) Diamètre du clou
alt Diamètre de perçage (mm) ø
alt Plage de sertissage (mm) S
alt Résistance à la traction (N)
alt Résistance au cisaillement (N)

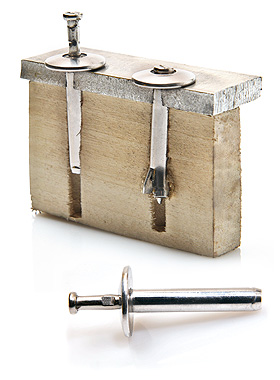

LA FRAPPE A FROID

La frappe à froid est un procédé de mise en forme par lequel on déforme la matière sans chauffage préalable. À partir d’un fil, un lopin est cisaillé par la machine, puis déformé en différents postes par plusieurs frappes successives jusqu’à l’obtention de sa forme finale ; ces déformations extrêmement rapides (quelques centièmes de seconde) s’effectuent en général soit par compression entre le marteau de frappe et la surface de la matrice, soit par fluage autour du poinçon d’extrusion le long de l’intérieur de la matrice. Ainsi des pièces pleines, semi-tubulaires, tubulaires ou à géométrie bien spécifiques peuvent être élaborées. La frappe à froid permet ainsi d’obtenir des pièces finies ou quasiment finies, présentant d’excellentes caractéristiques mécaniques. En effet, un fibrage se crée lors de la déformation soudaine de la matière. Ce procédé permet des cadences de production très élevées (jusqu’à 500 pièces à la minute) avec un minimum de déchet. Aujourd’hui, grâce à une technicité croissante en association avec la simulation éléments finis, des pièces mécaniques de plus en plus complexes sont élaborées en frappe à froid.
frappe-a-froid






traitements-surfaces

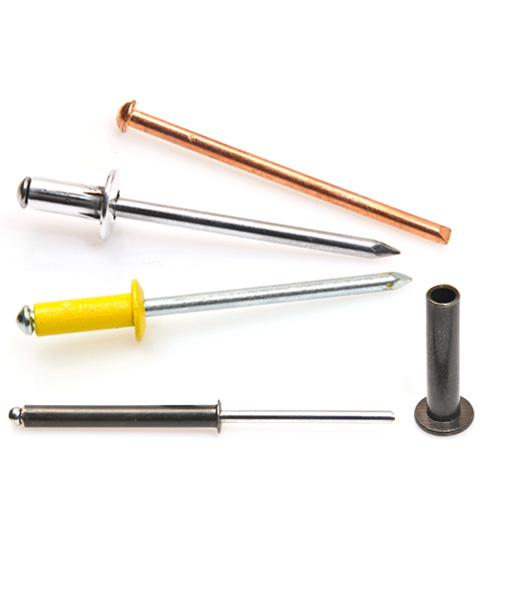

TRAITEMENTS DE SURFACE
Zingage électrolytique et Zingage Fer Noir

Traitement de surface SANS CHROME VI appliqué sur les corps de rivets en acier et alliages CuNi et sur les clous acier. L’épaisseur de la couche déposée est variable et dépend de la tenue souhaitée à la corrosion. L’épaisseur standard est de 3 à 5 μm mais sur demande elle peut être plus importante.

Revêtement Zinc Nickel
Traitement de surface SANS CHROME VI appliqué sur les corps Cuivre et alliages CuNi. Il est utilisé lorsqu’un rivet doit présenter une résistance très élevée à la corrosion.

Anodisation
Ce traitement correspond à la création d’une couche protectrice colorée sur les corps de rivets en aluminium permettant de le protéger sensiblement aux agressions atmosphériques.

Laquage
La coloration s’effectue sur tout type de corps de rivets. Le choix des teintes est quasiment illimité, couleurs classiques, tout type de RAL et teintes spéciales sur demande.
