RIVETS PLEINS

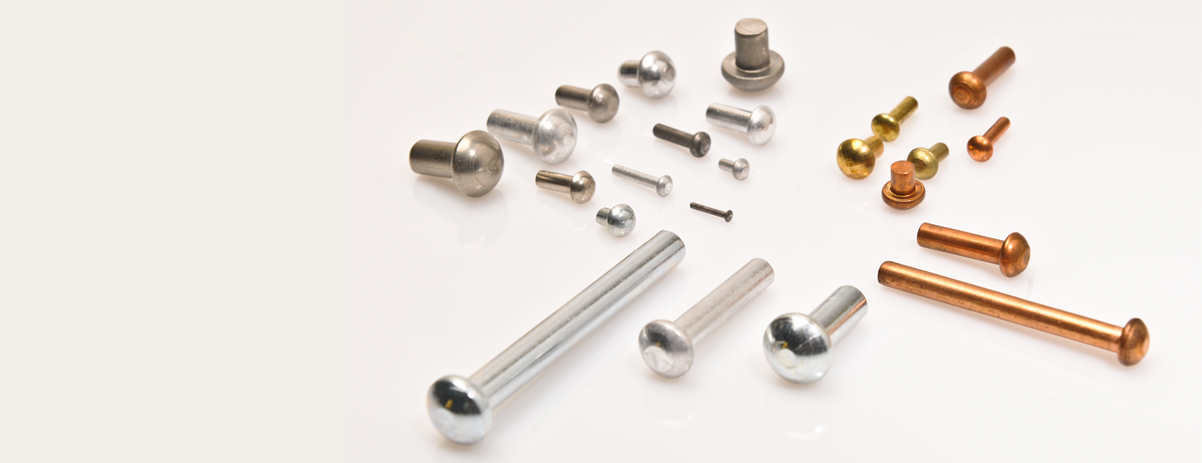

Le rivet plein se présente sous la forme d'une tige cylindrique pleine, munie à l'une de ses extrémités d'une "tête" qui peut être ronde, plate ou fraisée. Sa longueur est ajustée à l'épaisseur de l'assemblage.
Les rivets pleins sont utilisés dans des applications nécessitant un haut niveau de fiabilité et de sécurité. Les structures des avions constituent un domaine d'application typique pour les rivets pleins (la plupart des rivets utilisés dans cette application sont en alliages d'aluminium, titane ou alliages à base de nickel comme le Monel, et à tête ronde ou fraisée).
Les rivets pleins en acier sont utilisés dans les structures statiques telles que les ponts, les grues et les armatures des bâtiments.
Ces rivets ont une déformation radiale et remplissent généralement le trou, limitant ainsi le mouvement.

Tête goutte de suif

ALUMINIUM, ACIER, LAITON, CUIVRE, INOX

tete-goutte-de-suif_resize5f7n8P6qQgL1U_resize5f7n8P6qQgL1U

Voir le détail

F Ø Corps	A Ø Tête	B épaisseur Tête	C longueur du corps
1,0 (1,0 - 0,1)	2,0 +0 -0,20	0,50 ± 0,15	4 - 10
1,5 (1,5 - 0,1)	3,0 +0 -0,20	0,75 ± 0,15	4 - 15
2,0 (2,0 - 0,1)	4,0 ± 0,15	1,00 ± 0,10	3 - 80
2,5 (2,5 - 0,1)	5,0 ± 0,15	1,25 ± 0,13	3 - 80
3,0 (3,0 - 0,1)	6,0 ± 0,15	1,50 ± 0,13	3 - 80
3,5 (3,5 - 0,1)	7,0 ± 0,15	1,75 ± 0,13	4 - 60
4,0 (3,9 - 0,1)	8,0 ± 0,20	2,00 ± 0,13	4 - 60
5,0 (4,9 - 0,1)	10,0 ± 0,20	2,50 ± 0,13	5 - 60
5,5 (5,4 - 0,1)	11,0 ± 0,20	2,75 ± 0,13	6 - 60
6,0 (5,9 - 0,1)	12,0 ± 0,25	3,00 ± 0,13	6 - 60
8,0 (7,9 - 0,1)	16,0 ± 0,25	4,00 ± 0,13	8 - 60

Tête ronde

ALUMINIUM, ACIER, LAITON, CUIVRE, INOX

Voir le détail

F Ø Corps	A Ø Tête	B épaisseur Tête	C longueur du corps
1,0 (1,0 - 0,1)	1,8 +0 -0,20	0,7 ± 0,15	4 - 10
1,5 (1,5 - 0,1)	2,7 +0 -0,20	1,1 ± 0,15	4 - 15
2,0 (2,0 - 0,1)	3,5 ± 0,15	1,5 ± 0,10	3 - 80
2,5 (2,5 - 0,1)	4,5 ± 0,15	2,0 ± 0,13	3 - 80
3,0 (3,0 - 0,1)	5,5 ± 0,15	2,5 ± 0,13	3 - 80
3,5 (3,5 - 0,1)	6,5 ± 0,15	2,5 ± 0,13	4 - 60
4,0 (3,9 - 0,1)	7,0 ± 0,20	3,0 ± 0,13	4 - 60
5,0 (4,9 - 0,1)	9,0 ± 0,20	4,0 ± 0,13	5 - 60
5,5 (5,4 - 0,1)	10,0 ± 0,20	4,0 ± 0,13	6 - 60
6,0 (5,9 - 0,1)	11,0 ± 0,25	4,5 ± 0,13	6 - 60
8,0 (7,9 - 0,1)	14,0 ± 0,25	5,5 ± 0,13	8 - 60
10,0 (9,9 - 0,1)	17,0 ± 0,30	7,0 ± 0,13	10 - 100

Tête plate

ALUMINIUM, ACIER, LAITON, CUIVRE, INOX

Voir le détail

F Ø Corps	A Ø Tête	B épaisseur Tête	C longueur du corps
1,0 (1,0 - 0,1)	2,0 +0 -0,20	0,50 ± 0,15	4 - 10
1,5 (1,5 - 0,1)	3,0 +0 -0,20	0,75 ± 0,15	4 - 15
2,0 (2,0 - 0,1)	4,0 ± 0,15	1,00 ± 0,10	3 - 80
2,5 (2,5 - 0,1)	5,0 ± 0,15	1,25 ± 0,13	3 - 80
3,0 (3,0 - 0,1)	6,0 ± 0,15	1,50 ± 0,13	3 - 80
3,5 (3,5 - 0,1)	7,0 ± 0,15	1,75 ± 0,13	4 - 60
4,0 (3,9 - 0,1)	8,0 ± 0,20	2,00 ± 0,13	4 - 60
5,0 (4,9 - 0,1)	10,0 ± 0,20	2,50 ± 0,13	5 - 60
5,5 (5,4 - 0,1)	11,0 ± 0,20	2,75 ± 0,13	6 - 60
6,0 (5,9 - 0,1)	12,0 ± 0,25	3,00 ± 0,13	6 - 60
8,0 (7,9 - 0,1)	16,0 ± 0,25	4,00 ± 0,13	8 - 60

Tête fraisée à 90°

ALUMINIUM, ACIER, LAITON, CUIVRE, INOX

Voir le détail

F Ø Corps	A Ø Tête	B épaisseur Tête	C longueur du corps
1,0 (1,0 - 0,1)	2,0 +0 -0,20	0,50 ± 0,15	4 - 10
1,5 (1,5 - 0,1)	3,0 +0 -0,20	0,75 ± 0,15	4 - 15
2,0 (2,0 - 0,1)	4,0 ± 0,15	1,00 ± 0,10	3 - 80
2,5 (2,5 - 0,1)	5,0 ± 0,15	1,25 ± 0,13	3 - 80
3,0 (3,0 - 0,1)	6,0 ± 0,15	1,50 ± 0,13	3 - 80
3,5 (3,5 - 0,1)	7,0 ± 0,15	1,75 ± 0,13	4 - 60
4,0 (3,9 - 0,1)	8,0 ± 0,20	2,00 ± 0,13	4 - 60
5,0 (4,9 - 0,1)	10,0 ± 0,20	2,50 ± 0,13	5 - 60
5,5 (5,4 - 0,1)	11,0 ± 0,20	2,75 ± 0,13	6 - 60
6,0 (5,9 - 0,1)	12,0 ± 0,25	3,00 ± 0,13	6 - 60
8,0 (5,9 - 0,1)	16,0 ± 0,25	4,00 ± 0,13	8 - 60
10,0 (5,9 - 0,1)	20,0 ± 0,25	5,00 ± 0,13	10 - 100

Tête fraisée à 120°

ALUMINIUM, ACIER, LAITON, CUIVRE, INOX

Voir le détail

F Ø Corps	A Ø Tête	B épaisseur Tête	C longueur du corps
1,0 (1,0 - 0,1)	2,0 ± 0,15	0,40 ± 0,10	4 - 15
1,5 (1,5 - 0,1)	3,0 ± 0,15	0,50 ± 0,10	4 - 15
2,0 (2,0 - 0,1)	4,5 ± 0,15	0,70 ± 0,10	3 - 80
2,5 (2,5 - 0,1)	5,0 ± 0,15	0,72 ± 0,13	3 - 80
3,0 (3,0 - 0,1)	6,0 ± 0,15	0,86 ± 0,13	3 - 80
3,5 (3,5 - 0,1)	7,0 ± 0,15	1,00 ± 0,13	4 - 60
4,0 (3,9 - 0,1)	8,0 ± 0,20	1,15 ± 0,13	4 - 60
5,0 (4,9 - 0,1)	10,0 ± 0,20	1,44 ± 0,13	5 - 60
5,5 (5,4 - 0,1)	11,0 ± 0,20	1,58 ± 0,13	6 - 60
6,0 (5,9 - 0,1)	12,0 ± 0,25	1,73 ± 0,13	6 - 60
8,0 (5,9 - 0,1)	16,0 ± 0,25	2,31 ± 0,13	8 - 60
10,0 (5,9 - 0,1)	20,0 ± 0,25	2,88 ± 0,13	10 - 100

RIVETS PLEINS, SEMI-FORÉS ET FORÉS

Un rivet est un élément d'assemblage permanent fabriqué selon le principe de la frappe à froid.

DEGOMETAL propose trois types de rivets : les rivets pleins, les rivets semi-forés et les rivets forés.

Le rivet plein se présente sous la forme d'une tige cylindrique pleine, munie à l'une de ses extrémités, d'une "tête" qui peut être Ronde, Plate ou Fraisée. Sa longueur est ajustée à l’épaisseur de l’assemblage.

Le rivet semi-foré ou foré subit une étape supplémentaire lors de la frappe avec la création d'un trou cylindrique plus ou moins profond sur la partie opposée à la tête.

LES DIFFERENTES FORMES DE TETES

CARACTERISTIQUES DIMENSIONNELLES

A (mm)	Diamètre de la tête
B (mm)	Épaisseur de la tête
D (mm)	Profondeur de filage
E (mm)	Diamètre intérieur du filage
C (mm)	Longueur du corps
F (mm)	Diamètre du corps

Dimensions disponibles

Diamètres	de 1 à 10 mm
Longueurs	de 3 à 100 mm
Matières proposées	Aluminium, Acier, Inox, Laiton, Cuivre
Formes de tête	Goutte de suif, Plate, Ronde, Fraisée

Correspondance Type / Diamètre

TYPE	Ø (mm)
1P	10
2P	8
3P	7
4P	6
6P	5
9P	4
11P	3
13P	2,5
14P	2

Ex: 4P 10 -> Ø 6 x 10

Comment déterminer la bonne longueur d'un rivet*

Cas des rivets en Aluminium dans un assemblage en Aluminium.

F DIAMETRE RIVET (mm)	k DÉPASSEMENT (mm)
3	4,5
4	6
5	7,5
6	9

c = k + épaisseur à sertir

Description de la pose

Les éléments à riveter doivent être percés au préalable de façon à pouvoir y insérer la tige du rivet.

L’extrémité de la tige est aplatie et élargie par écrasement, pour solidariser les éléments qu'on veut riveter ensemble : c'est le principe du rivetage.
